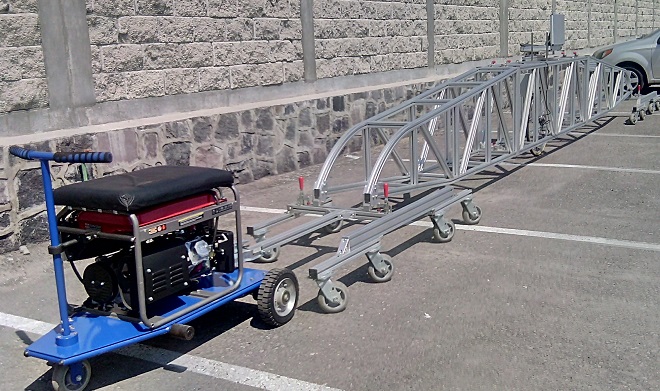

Perfilógrafo de estructura tipo California



Características

Este equipo se utiliza para obtener un perfilograma de la superficie de rodadura y determinar a partir de él, el índice del perfil del pavimento existente.

Estructura:

Marco rígido fabricado en aluminio de 1.5”, consta de 3 bloques de 2.54 mts.

Cuenta con rueda sensora de 27”, sensor de posicionamiento lineal, un encoder de alta resolución para muestrear el pavimento, 2 patines fabricados en aluminio, 12 ruedas de 4”, 3 ruedas fijas y 3 ruedas móviles en el patín trasero, así como 6 ruedas móviles en el patín delantero.

Sensores e interface:

Encoder rotativo unido a la llanta que mide el desplazamiento del perfilógrafo en metros.

Sensor lineal unido al eje vertical de la llanta para medir la altura de la misma.

Tarjeta de adquisición de datos National Instruments con puerto USB y alimentación mediante esa misma vía.

Incluye Laptop con software cargado para la adquisición de datos del perfilógrafo.

Carro de tracción:

Construido en acero, eje de tracción fabricado en acero inoxidable y chumaceras skf con llantas macizas de caucho de alta resistencia de 12”.

Generador eléctrico de 3500 watts al arranque y 3000 watts promedio durante su uso, 127 volts y hasta 30 amperes.

Tracción mediante motor reductor de 1.5 hp relación 10:1 con 1750 rpm nominales y 175 rpm en la flecha del reductor, hace girar el eje central a una velocidad promedio de 4 a 5km/h.

Sistema de dirección en acero inoxidable y con rueda de 6”.

Bola de arrastre de 1 ¾”.

Asiento fabricado a medida del generador con switch de arranque para el motor.

Largo 1044 cm

Ancho 83 cm

Alto 115 cm

Este equipo cumple con la norma M-MMP-4-07-002/06 sobre el Índice de Perfil de la superficie de rodadura de materiales para pavimentos de la Secretaría de Comunicaciones y Transportes, así como de la norma ASTM E 1274 (Standard Test for Measuring Pavement Roughness Using a Profilograph, publicada por American Society for Testing y Materials (ASTM).




                                                 carrito tractor
